| PLT Series 압력계는 공기 또는 비부식성 기체의 차압, 정압, 연성압(±), 진공압, 게이지압을 정밀하게(±0.25%) 측정하여 디지털로 표시(4Digit LED)하고, 전류(4-20mA)를 출력 하는 제품입니다.
또한, 공급압력의 최대치를 측정하는 기능과 어느 레벨의 압력을 기준으로 하여 변화량을 측정하는 △P 모드가 있으며, Panel의 key를 통하여 간단히 모드 전환이 가능 하므로 편리하게 활용 할 수
있습니다.
Zero점 의 조정, Range의 변경은 전면의 key를 통하여 간단히 조작 할 수 있습니다.
Model별 Range Table
MODEL No 측정범위
(Range) 분해능
(Resolution)
-B15M ±15.0 mmH2O 0.1 mmH2O
-B150M ±150.0 mmH2O 0.1 mmH2O
-B1500M ±1500 mmH2O 1 mmH2O
-B760H ±760 mmHg 1 mmHg
-D30M 0~30.0 mmH2O 0.1 mmH2O
-D300M 0~300.0 mmH2O 0.1 mmH2O
-D3000M 0~3000 mmH2O 1 mmH2O
-B01K ±1.000 kg/cm2 0.001 kg/cm2
-B07K -1~7.00 kg/cm2 0.01 kg/cm2
기타 고객의 요청에 의한 단위 및 Range에 대한 대응도 가능 함.
GENERAL
Maximum Pressure Rated Range x 2
Media Compatibility 공기 및 비부식성기체
Pressure Range Model별 Range표 참조
ELECTRICAL
Power Supply DC24V(100-.220VAC 50~60Hz)
Connections 2 screw terminal block
Display 4 Digit LED
Warm up Time 15 minutes
TRANSMITTER
Connections 2 Screw terminal block
Output Signal 4-20mADC
(limited at 30mADC)
Loop Resistance 0-1100Ω
Zero & Span Adj One touch Adjustable on
Panel
PERFORMANCE AT 23℃
Zero Output 4 mA
Full Span Output 20 mA
Accuracy ±0.25% FSO
(Includes Linearity, Hysteresis
& Repeatability)
Operating Temperature 0 to 70℃

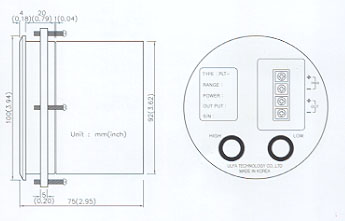

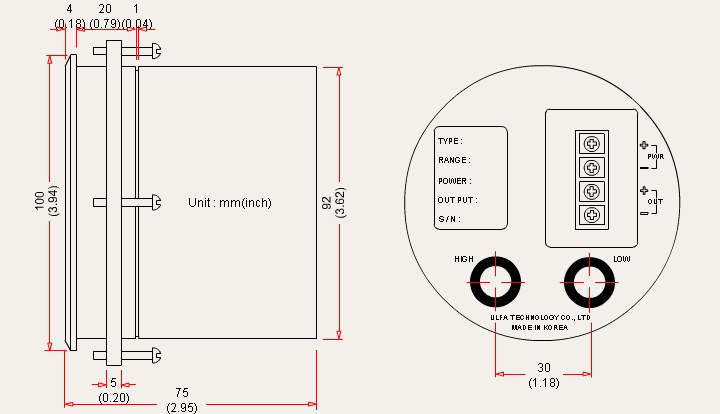

MECHANICAL
Pressure Connections 1/8" PT female
Materials ABS mold resin
Weight 600g
STANDARD ACCESSARIES
Tow(2) 1/8"PT plugs for duplicate/Snap ring Mounting ring,
four(4) mounting screws
|
 |
 |
 |
 |
 |
 |
|
|
